Comment fonctionne une pompe à chaleur air-eau ?

Devant une pompe à chaleur, on remarque surtout le ventilateur. Pourtant, le trajet intéressant est invisible : comment l’énergie présente dehors finit-elle dans un radiateur ? Et pourquoi un appareil alimenté en électricité peut-il fournir davantage de chaleur que l’énergie électrique consommée ?

Pour comprendre une installation, il faut suivre trois choses différentes : l’air, le fluide frigorigène et l’eau du chauffage. Puis distinguer la puissance annoncée, la performance et la consommation réelle. Voici le fonctionnement d’une PAC air-eau, sans confondre ces notions ni promettre un résultat identique dans toutes les maisons.

Air-eau : que chauffe-t-on exactement ?

Le premier mot indique la source de chaleur : l’air extérieur. Le second désigne le milieu qui reçoit cette chaleur : l’eau du circuit de chauffage. Celle-ci circule vers les émetteurs, cède de l’énergie aux pièces, puis revient vers la pompe à chaleur. C’est la distinction avec une PAC air-air, qui distribue la chaleur par l’air intérieur, présentée par France Rénov’ dans son explication des pompes à chaleur.

L’air brassé par le ventilateur extérieur repart dehors. Le fluide frigorigène, lui, reste dans son circuit. Il échange de la chaleur avec l’eau à travers un échangeur : les deux fluides ne se mélangent pas. Cette architecture est décrite dans l’explication technique du fonctionnement d’une PAC monobloc par Vaillant.

Pour vous représenter le trajet, imaginez une chaîne de livraison : une première boucle collecte l’énergie, une seconde la distribue. Ce n’est donc pas l’eau des radiateurs qui voyage dans l’air extérieur, ni l’air extérieur qui arrive derrière les grilles du salon. Ne confondez pas non plus cette eau de chauffage avec celle du robinet : la production d’eau chaude sanitaire constitue une fonction distincte, expliquée plus loin.

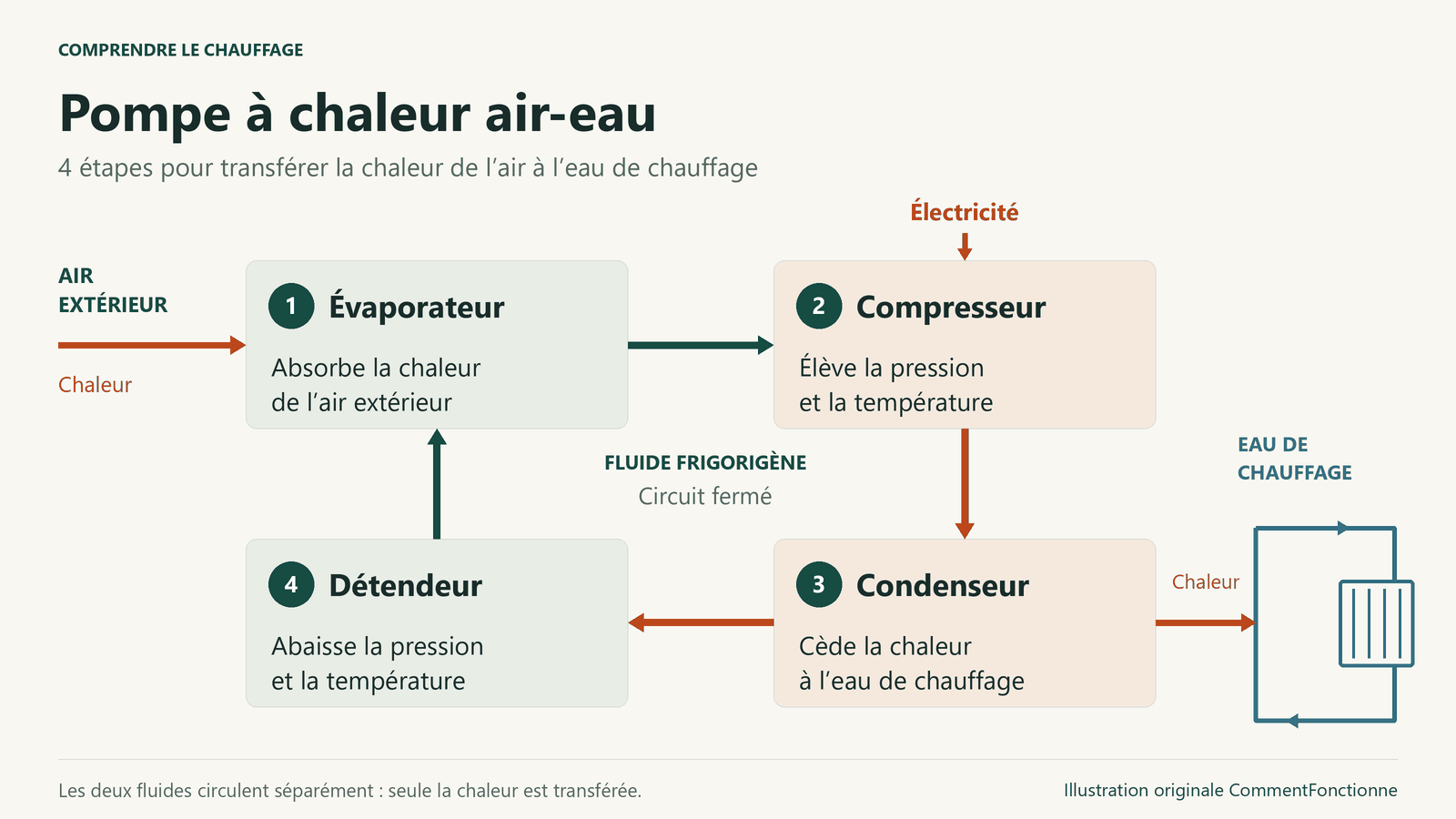

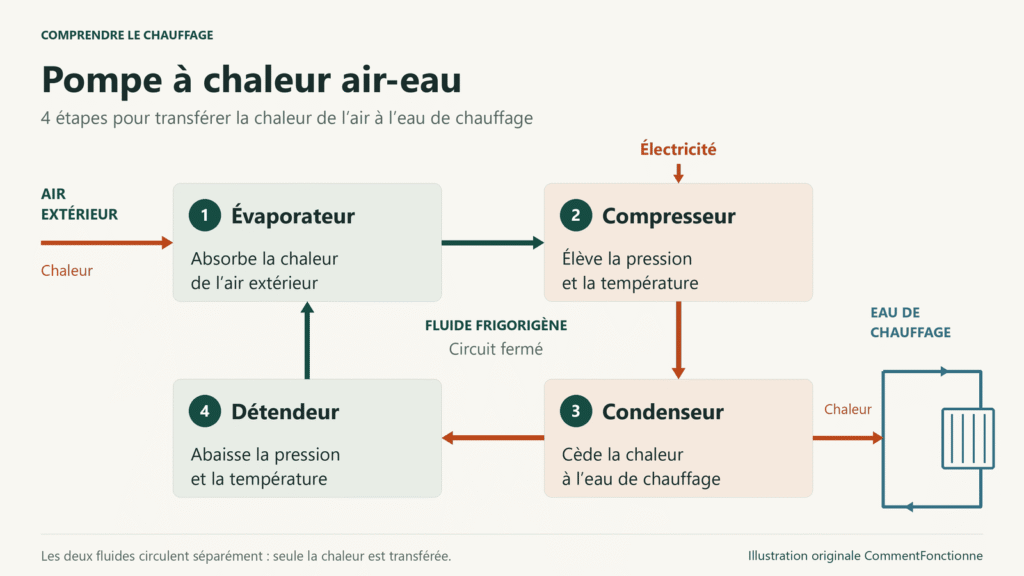

Le cycle de la pompe à chaleur en quatre étapes

En mode chauffage, le même fluide parcourt une boucle fermée. La pression change au cours du trajet, ce qui permet d’absorber de la chaleur à basse température et d’en céder à une température plus élevée.

1. L’évaporateur récupère de la chaleur

L’air extérieur passe sur un échangeur. Le fluide frigorigène, suffisamment froid à cet endroit, absorbe de la chaleur et s’évapore. C’est un transfert d’énergie : l’appareil ne transforme pas l’air en eau.

2. Le compresseur augmente la pression

Le compresseur aspire la vapeur et la comprime. Sa pression et sa température augmentent. Cette étape demande du travail mécanique, fourni par un moteur électrique.

3. Le condenseur chauffe l’eau

Le fluide chaud traverse un autre échangeur et transmet de la chaleur à l’eau du chauffage. En cédant cette énergie, il se condense : il redevient liquide.

4. Le détendeur prépare un nouveau tour

Le détendeur fait chuter la pression. Le fluide se refroidit ; le mélange obtenu retourne vers l’évaporateur. Le cycle recommence tant que le système doit apporter de la chaleur.

Le guide du Department of Energy sur le chauffage, page 17, présente ce cycle frigorifique. Dans une PAC air-eau, la chaleur est transmise à un circuit hydraulique plutôt que directement à l’air des pièces.

COP, SCOP, kW et kWh : quatre notions à distinguer

Le kilowatt, ou kW, mesure une puissance : une capacité à transférer de l’énergie à un instant donné. Le kilowattheure, ou kWh, mesure une quantité d’énergie. Une puissance moyenne de 2 kW maintenue pendant trois heures représente ainsi 6 kWh. Dire « ma PAC consomme 3 kW par an » mélange les deux.

Le COP, coefficient de performance, compare la puissance de chauffage fournie à la puissance électrique absorbée, pour des conditions données. Les deux étant exprimées en kW, le rapport est sans unité. Un COP de 3 ne signifie donc ni 3 kW de puissance, ni une consommation annuelle de 3 kWh.

Le SCOP décrit une performance saisonnière calculée selon des conditions de référence. Il permet des comparaisons à climat et application de température d’eau comparables. Ce n’est pas la mesure de votre future installation. Sa définition figure dans le règlement européen 813/2013, annexe I.

Un facteur de performance saisonnier mesuré, souvent appelé SPF, rapporte au contraire la chaleur effectivement livrée à l’électricité effectivement consommée pendant la période observée. Pour interpréter ce bilan, il faut préciser si l’on compte les circulateurs, l’appoint et l’eau chaude sanitaire. Deux ratios portant sur des périmètres différents ne racontent pas la même chose.

Un exemple de consommation, uniquement illustratif

Supposons une saison nécessitant 10 000 kWh de chaleur pour le chauffage. Prenons, par hypothèse, un facteur saisonnier réel de 3, avec un périmètre comprenant la PAC, ses auxiliaires et son éventuel appoint électrique.

Électricité consommée = chaleur livrée ÷ facteur saisonnier = 10 000 ÷ 3 ≈ 3 333 kWh.

Ce calcul est une illustration, pas une prévision. Le chiffre 3 n’est pas déduit automatiquement du SCOP d’un catalogue. L’eau chaude sanitaire et les autres usages électriques du logement sont exclus de cet exemple. Pour estimer une installation réelle, il faudrait connaître ses besoins et sa performance sur le même périmètre.

La pompe à chaleur ne crée pas gratuitement les deux tiers manquants : elle transfère de l’énergie prélevée dans l’environnement, en utilisant de l’électricité pour réaliser ce transfert.

Que se passe-t-il quand il fait froid ?

Un air froid contient encore de l’énergie thermique récupérable. La PAC peut donc fonctionner lorsque la température extérieure est négative, dans les limites prévues pour le modèle. Cela ne signifie pas que sa puissance et son COP restent constants : les conditions extérieures et la température d’eau demandée modifient son fonctionnement.

Par temps froid et humide, du givre peut se former sur l’échangeur extérieur. Un cycle de dégivrage l’élimine ; il mobilise de l’énergie et perturbe temporairement la fourniture de chaleur. La fréquence dépend notamment de la météo et de la régulation.

Un appoint peut compléter le chauffage : résistance électrique ou autre générateur selon l’installation. Son rôle dépend du dimensionnement, des réglages et des conditions rencontrées, pas d’un seuil universel valable pour toutes les PAC. Ressources naturelles Canada détaille les effets du froid, le dégivrage et les systèmes d’appoint.

La bonne question à poser n’est donc pas seulement « fonctionne-t-elle par grand froid ? », mais « quelle puissance et quelle consommation prévoit-on alors pour cette maison ? ».

Radiateurs, plancher chauffant et loi d’eau

Une PAC air-eau doit travailler avec les émetteurs du logement. Des radiateurs existants ne sont ni automatiquement incompatibles, ni automatiquement adaptés : il faut vérifier la chaleur qu’ils peuvent délivrer avec la température d’eau envisagée. Un plancher chauffant ou des radiateurs offrant une grande surface d’échange facilitent généralement le chauffage avec une eau moins chaude.

La loi d’eau ajuste la température de départ du chauffage en fonction de la température extérieure. Son objectif est d’envoyer une eau assez chaude pour assurer le confort, sans demander inutilement davantage à la PAC. Elle se règle pour le bâtiment et son réseau ; une valeur copiée chez un voisin n’est pas une méthode de dimensionnement.

L’ADEME explique le lien entre température d’eau, surface des radiateurs et réglage de la loi d’eau. L’isolation reste utile pour réduire le besoin de chaleur du logement : diminuer ce besoin et améliorer la performance de l’appareil sont deux démarches complémentaires.

Produit-elle aussi l’eau chaude de la douche ?

Pas automatiquement. Certaines installations assurent seulement le chauffage ; d’autres alimentent aussi un ballon d’eau chaude sanitaire, intégré ou séparé.

L’eau des radiateurs n’est pas celle que l’on utilise pour se laver. La chaleur passe par un échangeur vers l’eau sanitaire, sans mélange entre les circuits. La présentation des systèmes d’eau chaude sanitaire de Vaillant décrit notamment cette séparation.

Le ballon, les besoins du foyer et la programmation font donc partie de la conception. Les consignes sanitaires et les fonctions d’hygiène doivent suivre la notice et les indications du professionnel : elles ne se déduisent pas des réglages de la loi d’eau du chauffage.

Monobloc ou bibloc : quelle différence pratique ?

Dans une PAC monobloc extérieure, le circuit frigorifique est regroupé dans l’unité extérieure ; des liaisons hydrauliques transportent la chaleur vers le logement. Dans une PAC bibloc, ou split, des liaisons frigorifiques relient les unités extérieure et intérieure. Le nombre de boîtiers visibles ne suffit toutefois pas à décrire tous les accessoires de l’installation. Vaillant précise ces deux architectures.

Les parties hydrauliques exposées au froid demandent une protection contre le gel conçue pour l’installation. Il faut notamment prévoir le cas d’une coupure de courant : une fonction antigel reposant sur une pompe électrique ne peut alors fonctionner. Les solutions dépendent du matériel et de sa notice, comme le rappelle le guide installateur Daikin, section 7.7.6 sur la protection du circuit d’eau. Ce point se traite avec l’installateur, sans improviser un dosage d’antigel.

Une PAC air-eau peut-elle rafraîchir en été ?

Seulement si le modèle et l’installation le permettent. En fonctionnement réversible, le système peut retirer de la chaleur au circuit intérieur et la rejeter dehors. Un plancher adapté ou des ventilo-convecteurs peuvent servir d’émetteurs de rafraîchissement ; des radiateurs ordinaires ne deviennent pas des climatiseurs simplement parce que la PAC est réversible.

Le risque à maîtriser est la condensation : si une surface devient trop froide par rapport à l’humidité ambiante, de l’eau peut s’y déposer. La régulation, les émetteurs et les canalisations doivent être prévus en conséquence. La documentation Vaillant sur le rafraîchissement présente ces conditions, notamment le contrôle du point de rosée. Un ventilo-convecteur brasse l’air intérieur ; il n’introduit pas l’air de l’unité extérieure dans le logement.

Les points à faire préciser pour votre logement

Avant de comparer des appareils, demandez une description du système complet. Une fiche donnant un seul COP ne répond pas aux questions suivantes :

• Besoins du bâtiment : sur quelles hypothèses de climat, de confort et d’isolation repose le calcul des déperditions ?
• Émetteurs : quelle température d’eau faut-il dans chaque pièce et les radiateurs existants suffisent-ils ?
• Périodes froides : quelle puissance reste disponible, quand l’appoint intervient-il et comment est-il compté dans l’estimation ?
• Régulation : qui règle la loi d’eau et comment les paramètres seront-ils expliqués à l’occupant ?
• Implantation : où placer l’unité extérieure, traiter le bruit, évacuer l’eau de dégivrage et protéger les éléments exposés au gel ?
• Services attendus : le projet comprend-il l’eau chaude sanitaire ou le rafraîchissement, avec les équipements correspondants ?
• Suivi : que mesurent les compteurs affichés, sur quelle période et avec quels auxiliaires inclus ?

Ces réponses donnent un cadre concret pour comprendre le devis et, ensuite, le fonctionnement quotidien. Gardez les hypothèses initiales : si vous comparez plus tard une consommation observée à une estimation, vous pourrez vérifier que la météo, les usages et le périmètre sont comparables.

Questions fréquentes

La PAC air-eau fait-elle entrer l’air extérieur dans les pièces ?

Non. L’unité extérieure échange de la chaleur avec l’air, qui reste dehors. La chaleur est distribuée par l’eau du chauffage. Ce trajet ne remplace pas la ventilation du logement.

Faut-il obligatoirement remplacer tous les radiateurs ?

Non. Leur compatibilité se vérifie pièce par pièce, selon les besoins de chauffage et la température d’eau prévue. Le matériau ou l’âge des radiateurs ne suffisent pas pour répondre.

Un COP de 4 signifie-t-il une consommation divisée par quatre ?

Il décrit un rapport dans des conditions données. Il ne suffit pas pour annoncer la consommation annuelle du logement. Le besoin de chaleur, les conditions réelles et le périmètre du bilan restent nécessaires.

Fonctionne-t-elle encore quand il gèle ?

Oui, dans la plage du modèle. Consultez ses performances par temps froid et le rôle prévu pour l’appoint : une température d’arrêt unique ne décrit pas toutes les installations.

Le chauffage et l’eau chaude sanitaire utilisent-ils la même eau ?

Non. Un équipement assurant les deux fonctions transmet la chaleur entre circuits séparés. L’eau chaude sanitaire nécessite un dispositif adapté ; elle n’est pas fournie automatiquement par toute PAC air-eau.
