Comment fonctionne un alternateur de voiture ?

Explorez l’induction et le bilan des courants, puis comprenez la charge au ralenti et les signes qui nécessitent un diagnostic de l’alternateur.

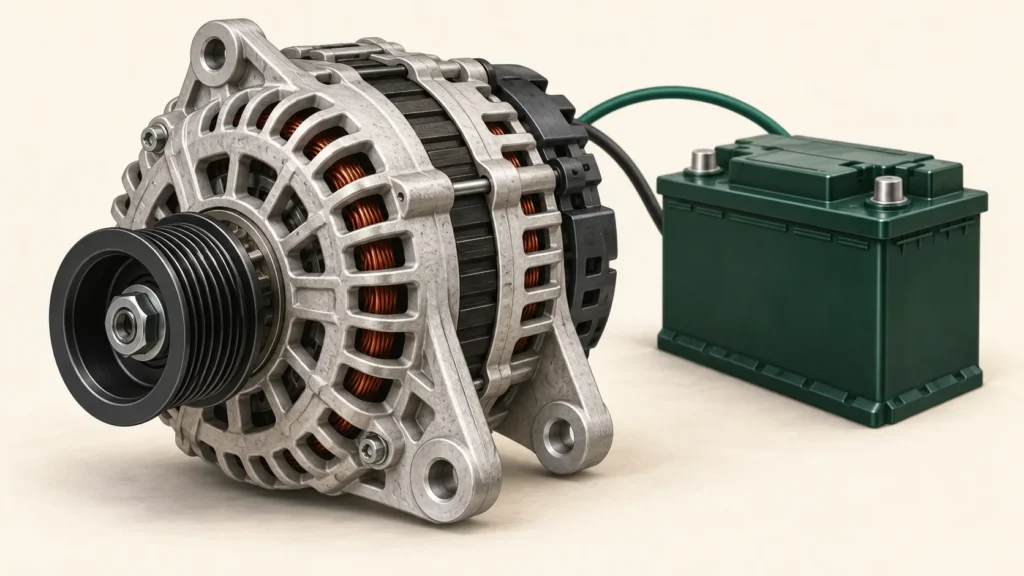

Illustration d’un alternateur de voiture avec sa poulie, son carter ajouré et ses bobinages en cuivre, près d’une batterie.

Comment fonctionne un alternateur de voiture ?

Un alternateur transforme la rotation fournie par le moteur en énergie électrique. Dans une voiture thermique classique, un champ magnétique tournant induit une tension dans des bobinages ; des diodes redressent le courant et une régulation adapte la production. Il peut alimenter les équipements et charger la batterie au ralenti, mais une recharge nette n’est pas garantie. Un voyant de batterie ne suffit pas à prouver qu’il est défectueux.

Conditions de validité

  • Voiture thermique conventionnelle avec alternateur entraîné par le moteur, généralement par courroie.
  • Le mécanisme vise un alternateur à rotor excité et stator fixe ; le bilan au ralenti suppose des courants réalisables et une batterie apte à les recevoir ou fournir.

Limites de la réponse

  • Les architectures hybrides, électriques et certaines commandes Stop & Start nécessitent leurs propres références.
  • Le principe et les modèles pédagogiques ne diagnostiquent pas une panne, ne garantissent pas la charge au ralenti et ne prédisent aucun temps de recharge.

Preuves et méthodes

  1. Un alternateur automobile conventionnel entraîné par le moteur transforme une puissance mécanique en puissance électrique pour le réseau de bord. #

    Portée : Architecture conventionnelle à entraînement mécanique ; ne décrit pas tous les véhicules hybrides ou électriques.

    • Alternator troubleshooting (31 March 2022) — DENSO Europe, DENSO Aftermarket

      Alternator overview : entraînement par courroie, conversion mécanique-électrique, alimentation des consommateurs ; batterie en complément quand la production est insuffisante, notamment à bas régime ; contrôle de tension par régulateur. Consulté le 2026-10-26.

  2. Dans l’alternateur automobile courant décrit, le rotor magnétique tourne face au stator ; les diodes redressent la production alternative et le régulateur adapte l’excitation. #

    Portée : Description d’une architecture conventionnelle à excitation commandée ; une bobine idéale en rotation n’est pas un modèle complet de cet alternateur.

  3. Moteur tournant au ralenti, l’alternateur peut alimenter les consommateurs et fournir du courant à la batterie, mais le bilan net et la stratégie de commande peuvent empêcher une recharge nette. #

    Portée : Possibilité conditionnelle : dépend des courants réellement disponibles, des consommateurs, de la batterie et de la stratégie constructeur. Le bulletin Smart Charge concerne uniquement ses applications déclarées.

    • Alternator troubleshooting (31 March 2022) — DENSO Europe, DENSO Aftermarket

      Alternator overview : entraînement par courroie, conversion mécanique-électrique, alimentation des consommateurs ; batterie en complément quand la production est insuffisante, notamment à bas régime ; contrôle de tension par régulateur. Consulté le 2026-10-26.

    • GPOP Issue Review System — Alternator Assy, 9100095, 21 October 2022 — FCA / Stellantis, bulletin constructeur hébergé par la NHTSA

      Page unique, point 3(a–d) : suspension possible de la charge au ralenti par Smart Charge ; commandes venant du calculateur. Applications annoncées MY21–22 WK/WD et MY21–23 WL ; ce cas n’est pas universel. Consulté le 2026-10-26.

  4. Un voyant de charge ou une batterie déchargée ne suffit pas à établir une panne interne d’alternateur : les autres éléments du système de charge doivent être examinés. #

    Portée : Constat général de diagnostic différentiel, sans procédure d’intervention ni seuil universel de tension. Les causes et contrôles dépendent du véhicule.

    • DENSO TechTip: Diagnosing Alternator Faults the Right Way (20 May 2026) — DENSO Europe, DENSO Aftermarket

      Introduction et sections Start with the Warning Lamp, No Charge? Check the Basics First, Intermittent Charging Is Often Mechanical et Workshop Takeaway : symptômes recouvrants ; batterie, entraînement, câblage et chutes de tension à contrôler avant remplacement. Consulté le 2026-10-26.

Résultats reproductibles

Concepts associés

Rédaction : Ali. Relecture : Ali, le 2026-10-26. Mise à jour : .

Vérifié le 26 octobre 2026. Cet article décrit principalement un réseau 12 V de voiture thermique à alternateur entraîné par courroie. Les architectures hybrides, électriques et certains systèmes Stop & Start demandent leurs propres références. Les deux expériences ci-dessous expliquent des relations physiques ; elles ne testent pas votre véhicule.

Comment fonctionne un alternateur dans une voiture ?

Suivez le trajet de l’énergie et les fonctions de chaque élément :

  1. Le moteur entraîne la poulie. La courroie transmet une rotation à l’arbre de l’alternateur. L’énergie électrique produite provient d’un travail mécanique : l’alternateur ne crée pas d’énergie gratuitement.
  2. Le rotor crée un champ magnétique tournant. Dans le montage courant à rotor bobiné, l’excitation électrique transforme le rotor en électroaimant.
  3. Le stator reçoit une tension induite. Ses bobinages fixes voient varier le flux magnétique. L’alternateur automobile courant produit de l’alternatif triphasé.
  4. Les diodes redressent le courant. Le réseau de bord et la batterie utilisent une alimentation continue ; le pont de diodes effectue cette conversion, avec une ondulation résiduelle.
  5. La régulation ajuste l’excitation. Elle adapte la production aux besoins et aux consignes du véhicule. Elle ne fait pas tourner le rotor et ne remplace pas la courroie.

L’extrait du manuel technique DENSO, pages 6 à 8 présente ces organes.

Deux fonctions complémentaires dans le véhicule thermique conventionnel décrit ici
RôleAlternateurBatterie
FonctionConvertit la rotation en électricité.Stocke une réserve d’énergie.
Moteur arrêtéSans entraînement, pas de production.Peut alimenter les équipements et le démarreur.
Moteur tournantFournit du courant selon les conditions.Se charge ou complète l’alimentation selon le bilan.

Pourquoi une voiture récente ne charge-t-elle pas toujours de la même façon ?

La commande peut tenir compte de l’état de la batterie, de la température, du régime et de la stratégie de récupération d’énergie. Le document Bosch sur certaines applications Ford Smart Charge illustre cette gestion ; il ne décrit pas toutes les voitures.

Il ne faut donc pas appliquer à tous les modèles une règle comme « moteur tournant, la tension doit toujours être exactement identique ». Les explications HELLA sur la régulation montrent pourquoi le contrôle doit suivre les spécifications du véhicule.

Comment fonctionne un alternateur en physique ?

Le mécanisme central est l’induction électromagnétique. Une variation du flux magnétique traversant une bobine fait apparaître une force électromotrice, exprimée en volts. La loi de Faraday relie cette tension induite à la rapidité de variation du flux. Le signe de la loi de Lenz traduit l’opposition de l’effet induit à la variation qui le produit.

Un aimant et une bobine immobiles dans un champ constant ne donnent donc pas, dans ce cas idéal, une tension induite permanente. Une rotation modifie leur orientation relative et fait varier le flux. Ces relations sont détaillées dans OpenStax, loi de Faraday.

La démonstration classique fait tourner une bobine dans un champ fixe. Dans l’alternateur automobile décrit plus haut, c’est habituellement le champ du rotor qui tourne face aux bobinages fixes du stator. Le principe d’induction est commun, mais la géométrie et les circuits ne sont pas identiques.

Induction idéale : faites varier la rotation

Prédisez d’abord : si la vitesse double et que le champ et la surface restent constants, l’amplitude de la tension double-t-elle ? Et la fréquence ?

L’expérience utilise une bobine idéale de 100 spires, un champ uniforme et une seule paire de pôles. La vitesse saisie est celle de l’arbre du générateur pédagogique, pas le régime moteur d’une voiture. La sortie est une tension alternative de crête, avant toute régulation ou rectification.

À vous d’expérimenter

Une bobine idéale qui tourne : fréquence et tension crête

Une bobine de 100 spires tourne à vitesse constante dans un champ uniforme. Faites varier la vitesse de son arbre, le champ et l’aire pour explorer la force électromotrice alternative induite. Une seule paire de pôles est supposée ; ce calcul ne prédit pas la sortie d’un alternateur automobile.

Vitesse angulaire de la bobine
62,83 rad/s
Fréquence théorique : une paire de pôles
10,00 Hz
Force électromotrice induite : valeur crête
12,566 V

Lire le modèle

De la rotation à une tension alternative idéale

De la rotation à une tension alternative idéaleLes flèches relient des grandeurs, pas des fils ni un débit d’énergie mesuré. Leur épaisseur illustre la vitesse et la tension crête sur des échelles fixes. Le mouvement optionnel est illustratif, sans synchronisation avec la rotation ou la sinusoïde. À champ nul, f reste un nombre de cycles théoriques : aucune tension alternative non nulle n’est produite.Rotation imposéeRotation imposéeInduction idéaleInduction idéaleArbre de la bobine100 spires idéalesTension alternative

Sur petit écran, faites défiler le schéma horizontalement.

Les flèches relient des grandeurs, pas des fils ni un débit d’énergie mesuré. Leur épaisseur illustre la vitesse et la tension crête sur des échelles fixes. Le mouvement optionnel est illustratif, sans synchronisation avec la rotation ou la sinusoïde. À champ nul, f reste un nombre de cycles théoriques : aucune tension alternative non nulle n’est produite.
Arbre de la bobine · Vitesse angulaire
62,83 rad/s
100 spires idéales · Fréquence théorique (une paire de pôles)
10,00 Hz
Tension alternative · Tension induite crête, pas tension continue
12,566 V

Le mouvement illustre le sens des relations, sans échelle de temps ni trajectoire individuelle.

Animation sur demande, sans échelle physique.
Paramètres du modèle
De 0,00 à 6 000,00 tr/min.
De 0,00 à 0,50 T.
De 0,00 à 0,02 m².

Valeurs initiales calculées ci-contre. Activez JavaScript pour les modifier.

Que constatez-vous ?

Prédisez ce qui change en doublant la vitesse de la bobine : la fréquence et la tension crête doublent-elles ? Essayez ensuite un champ nul : la rotation suffit-elle à produire une tension dans ce modèle ?

À champ et aire fixes, doubler la vitesse double la fréquence théorique et la tension crête. Sans rotation ou sans champ, la tension induite calculée est nulle.

Formule et limites du modèle

N = 100 ; ω = 2πn/60 ; f = n/60 ; Ecrête = N B A ω

  • Modèle pédagogique à 100 spires fixes, champ uniforme, aire constante et rotation uniforme ; une paire de pôles donne un cycle électrique par tour mécanique.
  • La vitesse saisie est celle de l’arbre de la bobine, pas le régime du moteur d’un véhicule. Le rapport de poulies et les multiples paires de pôles d’un alternateur réel sont absents.
  • Ecrête est l’amplitude de la force électromotrice alternative idéale, pas sa valeur efficace ni la tension continue régulée du réseau automobile.
  • À champ nul ou vitesse nulle, la tension est nulle. Une fréquence calculée à champ nul est seulement un repère cinématique, pas un signal électrique non nul.
  • Ni charge électrique, courant débité, couple résistant, rendement, redressement, régulation, échauffement ni puissance automobile ne sont calculés. Aucun réglage ou diagnostic de véhicule n’est proposé.

Modèle : ideal-rotating-coil-generator · Révision 2026-10-26.1.

Sources et repères pour vérifier :

Résultats de référence reproductibles

Calculs théoriques du modèle, sans mesure expérimentale indépendante. Les valeurs attendues sont enregistrées avec la révision 2026-10-26.1. Leur comparaison au calcul local utilise une tolérance de 10⁻⁹ × max(1, |valeur attendue|). Les valeurs ci-dessous sont affichées avec douze chiffres significatifs.

Une bobine idéale qui tourne : fréquence et tension crête — ideal-rotating-coil-generator
CasVitesse de l’arbre de la bobine (tr/min)Champ magnétique uniforme supposé (T)Aire d’une spire (m²)Vitesse angulaire de la bobine (rad/s)Fréquence théorique : une paire de pôles (Hz)Force électromotrice induite : valeur crête (V)
19000,30,00894,24777960771522,6194671058
26000,20,0162,83185307181012,5663706144
300,20,01000
460000,0162,8318530718100
512000,20,01125,6637061442025,1327412287
66000,20,00562,8318530718106,28318530718
760000,50,02628,318530718100628,318530718
8000,001000
915000,10,004157,079632679256,28318530718
Vérifier les équations et les limites de cette expérienceSources, calculs et limites

Chaque affirmation ci-dessous renvoie à une source ou à une méthode reproductible.

  1. Calcul reproductible

    Pour la bobine idéale supposée, la force électromotrice crête vaut NBAω : à champ et aire fixes, elle est proportionnelle à la vitesse angulaire.

    Méthode : Le flux par spire est BA cos(ωt) ; la loi de Faraday donne ε(t) = NBAω sin(ωt). Avec N = 100 fixe, B = 0,2 T, A = 0,01 m² et n = 600 tr/min, ω = 2πn/60 = 20π rad/s et Ecrête = 4π V ≈ 12,5664 V. Ce sont des volts crête, pas des volts continus ou efficaces.

    Portée : Champ uniforme, aire fixe et rotation uniforme. Le modèle ne calcule ni charge, ni courant, ni puissance débitées ; il ne prédit pas une sortie d’alternateur automobile.

  2. Calcul reproductible

    Avec une seule paire de pôles, un tour mécanique correspond à un cycle électrique théorique, donc f = n/60 pour n en tours par minute.

    Méthode : La sinusoïde ε(t) = NBAω sin(ωt) a f = ω/(2π). Avec ω = 2πn/60, on obtient f = n/60. À 600 tr/min : 10 Hz ; à 1 200 tr/min : 20 Hz. Si B = 0, l’amplitude est nulle même si ce nombre de cycles cinématiques est calculable ; il n’y a alors pas de tension alternative non nulle à observer.

    Portée : n est la vitesse de l’arbre de la bobine, pas celle du moteur automobile. Ni rapport de poulies ni multiples paires de pôles d’une machine réelle ne sont inclus.

  3. Limites du modèle

    La bobine idéale explique l’induction, mais ne modélise ni le redressement ni la régulation du réseau continu d’un véhicule.

    Méthode : Le calcul ne contient que N fixe, B, A et ω. La source OpenStax décrit la force électromotrice alternative idéale ; DENSO distingue la production électrique de l’alternateur et le contrôle de tension par le régulateur. Aucune équation de charge, de redresseur ou de régulateur n’est ajoutée à ce modèle.

    Portée : Les amplitudes élevées accessibles sont des résultats du modèle idéal, pas la tension de bord, une consigne de montage ou un diagnostic. Pertes, rendement, échauffement et couple résistant sont absents.

    • University Physics Volume 2 — 13.6 Electric Generators and Back Emf — OpenStax, Rice University

      Electric Generators, équations 13.16 à 13.18 et figures 13.28–13.29 : ε(t) = NBAω sin(ωt), amplitude NBAω et fréquence f = ω/(2π), pour une bobine en rotation uniforme dans un champ uniforme. Consulté le 2026-10-26.

    • Alternator troubleshooting — DENSO Europe, DENSO Aftermarket

      Article du 31 mars 2022, Alternator overview : alimentation des charges par l’alternateur, apport temporaire de la batterie si la fourniture est insuffisante et rôle du régulateur ; What is the alternator’s output current? : valeurs propres au constructeur. Consulté le 2026-10-26.

Essayez successivement :

  1. Conservez 0,2 T et 0,01 m², puis passez de 600 à 1 200 tr/min.
  2. Revenez à 600 tr/min et réduisez le champ à zéro.
  3. Remettez le champ initial, puis mettez la vitesse à zéro.

Dans le premier cas, la fréquence passe de 10 à 20 Hz et la tension de crête d’environ 12,566 à 25,133 V. À champ nul ou à vitesse nulle, la tension induite calculée est nulle. À champ nul, le repère de fréquence cinématique ne signifie pas qu’une tension non nulle serait produite.

Le calcul utilise Ecrête = N × B × A × ω, avec ω = 2π × n/60 et f = n/60 dans cette idéalisation à une paire de pôles. Les équations du générateur idéal d’OpenStax permettent de retrouver ces résultats. Les valeurs ne sont ni une consigne de charge automobile, ni un test d’alternateur, ni sa tension efficace. Le schéma représente des relations ; son animation éventuelle n’a pas d’échelle de temps physique.

Est-ce que l’alternateur charge la batterie sans rouler ?

Oui, il peut la charger lorsque le véhicule est immobile et que le moteur tourne. Ce n’est pas le déplacement des roues qui entraîne un alternateur conventionnel. Mais le résultat dépend de la production effectivement disponible, des consommateurs et de la commande de charge.

SituationCe qui se passe pour un alternateur conventionnel
Moteur arrêté, accessoires allumésL’alternateur n’est plus entraîné ; la batterie fournit l’énergie demandée.
Moteur au ralenti, fourniture supérieure aux besoinsUn courant peut aller vers la batterie, sous réserve de l’état de la batterie et de la régulation.
Moteur au ralenti, besoins supérieurs à la fournitureLa batterie complète la différence : elle peut se décharger malgré le moteur tournant.
Charge pilotée temporairement réduiteUne absence de forte charge à cet instant n’est pas, à elle seule, une preuve de panne.
Est-ce que l’alternateur charge la batterie sans rouler ?

DENSO explique le bilan au ralenti. Certains véhicules peuvent même suspendre la charge au ralenti dans des conditions prévues : un bulletin constructeur hébergé par la NHTSA en donne un exemple. Il ne faut pas généraliser cette stratégie à tous les modèles.

Bilan des courants : la batterie charge-t-elle ?

Prédisez : si l’alternateur fournit réellement 60 A et que le réseau consomme 40 A, quel courant reste pour la batterie ? Que se passe-t-il si la fourniture tombe à 20 A ?

À vous d’expérimenter

Alternateur et consommateurs : le courant de la batterie

Saisissez deux courants continus supposés : celui réellement fourni au réseau par l’alternateur et celui demandé par les consommateurs. Leur différence donne le courant net de la batterie, positif vers la batterie et négatif lorsqu’elle alimente le réseau. Ce bilan instantané ne prédit pas ce que l’alternateur ou la batterie peuvent réellement fournir.

Courant batterie : positif en charge, négatif en décharge
20,0 A

Lire le modèle

Comparer le courant fourni et le courant consommé

Comparer le courant fourni et le courant consomméDeux flèches indiquent les courants fournis et consommés, chacun sur l’échelle fixe 0 à 150 A ; ce n’est ni un pourcentage de capacité ni une vitesse de charge électrique. Une flèche reste tracée à zéro. Le signe du résultat indique seul le sens du courant batterie : positif vers elle, négatif depuis elle. La batterie n’a donc pas de flèche de charge permanente. Le dessin représente un bilan, pas un câblage.Courant fourniCourant fourniCourant consomméCourant consomméAlternateurRéseau continuConsommateursBatterie : + / −

Sur petit écran, faites défiler le schéma horizontalement.

Deux flèches indiquent les courants fournis et consommés, chacun sur l’échelle fixe 0 à 150 A ; ce n’est ni un pourcentage de capacité ni une vitesse de charge électrique. Une flèche reste tracée à zéro. Le signe du résultat indique seul le sens du courant batterie : positif vers elle, négatif depuis elle. La batterie n’a donc pas de flèche de charge permanente. Le dessin représente un bilan, pas un câblage.
Alternateur · Courant effectivement fourni, pas courant nominal
60,0 A
Consommateurs · Courant des consommateurs
40,0 A
Batterie : + / − · Batterie : positif = charge ; négatif = décharge
20,0 A

Le mouvement illustre le sens des relations, sans échelle de temps ni trajectoire individuelle.

Animation sur demande, sans échelle physique.
Paramètres du modèle
De 0,00 à 150,00 A.
De 0,00 à 150,00 A.

Valeurs initiales calculées ci-contre. Activez JavaScript pour les modifier.

Que constatez-vous ?

Avec 60 A fournis et 40 A consommés, quel est le courant batterie ? Gardez 60 A fournis puis augmentez la consommation au-delà de 60 A. Que signifie le changement de signe ? Essayez enfin 0 A fourni.

Le moteur en marche ne suffit pas à garantir une charge : dans ce bilan, la batterie reçoit du courant si le courant effectivement fourni dépasse celui consommé, et en fournit dans le cas contraire.

Formule et limites du modèle

Ibatterie = Ialternateur effectivement fourni − Iconsommateurs ; + vers la batterie, − depuis la batterie

  • Les deux courants sont des hypothèses saisies pour un même réseau continu et un même instant, pas des mesures ni une courbe de sortie calculée.
  • Le courant fourni est le courant réellement débité dans l’hypothèse, pas le courant maximal inscrit sur un alternateur. Aucun lien entre régime moteur et courant n’est calculé.
  • La convention est positive vers la batterie, négative depuis elle. À zéro, son courant net est nul dans ce bilan ; cela ne signifie pas que sa charge est complète.
  • La batterie est supposée pouvoir absorber ou fournir le courant résiduel. En réalité, état de charge, température, régulation, tension et limites des composants peuvent empêcher les valeurs saisies.
  • 0 A fourni peut représenter un moteur arrêté dans une situation hypothétique. La consommation ne comprend que la valeur saisie ; les consommations de veille ne sont pas ajoutées automatiquement.
  • Aucune capacité en Ah, charge disponible, énergie, durée de recharge, usure, panne ou procédure de test n’est prédite. Les flèches et leur animation sont illustratives.

Modèle : vehicle-dc-current-balance · Révision 2026-10-26.1.

Sources et repères pour vérifier :

Résultats de référence reproductibles

Calculs théoriques du modèle, sans mesure expérimentale indépendante. Les valeurs attendues sont enregistrées avec la révision 2026-10-26.1. Leur comparaison au calcul local utilise une tolérance de 10⁻⁹ × max(1, |valeur attendue|). Les valeurs ci-dessous sont affichées avec douze chiffres significatifs.

Alternateur et consommateurs : le courant de la batterie — vehicle-dc-current-balance
CasCourant continu effectivement fourni par l’alternateur (A)Courant total supposé des consommateurs (A)Courant batterie : positif en charge, négatif en décharge (A)
155,0001-0,0001
2604020
32040-20
440400
5040-40
660060
7000
81500150
90150-150
101501500
116060,25-0,25
Vérifier les équations et les limites de cette expérienceSources, calculs et limites

Chaque affirmation ci-dessous renvoie à une source ou à une méthode reproductible.

  1. Calcul reproductible

    Dans le bilan continu supposé, le courant net vers la batterie vaut le courant effectivement fourni par l’alternateur moins celui des consommateurs.

    Méthode : La conservation de la charge au nœud donne Ialternateur = Iconsommateurs + Ibatterie, avec Ibatterie positif vers la batterie. Donc Ibatterie = Ialternateur − Iconsommateurs. Pour 60 A fournis et 40 A consommés, il reste +20 A vers la batterie ; pour 20 A et 40 A, le résultat est −20 A.

    Portée : Courants supposés au même instant et au même réseau ; absence d’accumulation de charge au nœud. Le courant fourni est une entrée, pas une capacité nominale ni une prédiction à partir du régime.

    • University Physics Volume 2 — 10.3 Kirchhoff’s Rules — OpenStax, Rice University

      Kirchhoff’s First Rule, équation 10.4 et figure 10.20 : somme des courants entrants égale à celle des courants sortants, par conservation de la charge. Consulté le 2026-10-26.

    • Alternator troubleshooting — DENSO Europe, DENSO Aftermarket

      Article du 31 mars 2022, Alternator overview : alimentation des charges par l’alternateur, apport temporaire de la batterie si la fourniture est insuffisante et rôle du régulateur ; What is the alternator’s output current? : valeurs propres au constructeur. Consulté le 2026-10-26.

  2. Calcul reproductible

    Avec cette convention, un résultat négatif signifie que la batterie fournit le déficit de courant aux consommateurs ; zéro signifie seulement un courant net nul.

    Méthode : À 0 A fourni et 40 A consommés, Ibatterie = −40 A. À 40 A de chaque côté, Ibatterie = 0 A. Le signe vient de la convention de référence de Kirchhoff ; DENSO décrit la contribution de la batterie lorsque la fourniture de l’alternateur ne couvre pas la charge. Un courant net nul n’indique pas un état de charge de 100 %.

    Portée : Le modèle suppose que la batterie peut fournir ou absorber le résidu. Il ne vérifie ni sa tension, ni ses limites d’acceptation de charge, ni sa température ou son état de charge.

    • University Physics Volume 2 — 10.3 Kirchhoff’s Rules — OpenStax, Rice University

      Kirchhoff’s First Rule, équation 10.4 et figure 10.20 : somme des courants entrants égale à celle des courants sortants, par conservation de la charge. Consulté le 2026-10-26.

    • Alternator troubleshooting — DENSO Europe, DENSO Aftermarket

      Article du 31 mars 2022, Alternator overview : alimentation des charges par l’alternateur, apport temporaire de la batterie si la fourniture est insuffisante et rôle du régulateur ; What is the alternator’s output current? : valeurs propres au constructeur. Consulté le 2026-10-26.

  3. Limites du modèle

    Ce bilan instantané de courants saisis ne prédit ni le débit réel de l’alternateur ni la durée de recharge d’une batterie.

    Méthode : Les seules entrées sont deux courants en ampères. Il n’existe aucune variable de vitesse, de tension, de capacité en Ah, d’état de charge ou de durée. DENSO rappelle que le régulateur contrôle la tension et que les courants attendus dépendent des spécifications du véhicule. La plage 0 à 150 A et l’épaisseur des flèches sont une échelle pédagogique fixe.

    Portée : Pas de courbe constructeur, prévision de courant de charge, procédure de test, dimensionnement, diagnostic ou temps de recharge. Les valeurs saisies peuvent être irréalisables sur un véhicule réel.

    • Alternator troubleshooting — DENSO Europe, DENSO Aftermarket

      Article du 31 mars 2022, Alternator overview : alimentation des charges par l’alternateur, apport temporaire de la batterie si la fourniture est insuffisante et rôle du régulateur ; What is the alternator’s output current? : valeurs propres au constructeur. Consulté le 2026-10-26.

Dans ce bilan simplifié, Ibatterie = Ialternateur fourni − Iconsommateurs. Une valeur positive signifie un courant vers la batterie ; une valeur négative signifie que la batterie alimente le réseau. À zéro, les deux courants s’équilibrent : cela ne prouve pas que la batterie est pleine.

Avec 60 A fournis et 40 A consommés, le résultat est +20 A. Avec 20 A fournis pour les mêmes besoins, il devient −20 A. Essayez aussi 40 A contre 40 A, puis une fourniture nulle.

Les entrées sont des courants effectivement fournis ou consommés, supposés réalisables. Le réglage n’est ni le calibre inscrit sur l’alternateur ni une prédiction de sa production selon le régime. Il ne calcule pas l’acceptation de charge, l’état de charge, la température ou le temps nécessaire pour recharger une batterie. La relation vient de la conservation du courant, exposée par OpenStax dans les règles de Kirchhoff.

Pour explorer une autre relation électrique, consultez aussi nos expériences sur les circuits en série et en parallèle. Une loi de bilan et une loi de composant ne répondent pas à la même question.

Comment sait-on qu’un alternateur est mort ?

On le confirme par un diagnostic du système de charge ; aucun symptôme isolé ne suffit. Un voyant de batterie allumé moteur tournant indique un problème à examiner, mais le défaut peut se situer dans l’alternateur, son entraînement, les connexions ou la commande. Un démarrage difficile peut aussi venir de la batterie elle-même.

Signe observéCe qu’il peut évoquer, sans conclure à lui seul
Voyant de charge, batterie souvent déchargéeFourniture insuffisante, problème de batterie, de courroie, de câblage ou de commande.
Éclairage instable, fonctionnement électrique irrégulierAlimentation ou connexions défectueuses ; régulation ou redressement à contrôler selon le véhicule.
Bruit inhabituel près de l’entraînementCourroie, poulie, tendeur ou roulement ; l’origine doit être localisée.
Odeur de chaud, connexions abîmées ou charge anormaleDéfaut électrique ou mécanique à faire examiner ; ne pas continuer les essais pour « voir si cela passe ».
Comment sait-on qu’un alternateur est mort ?

Le guide DENSO de diagnostic publié en mai 2026 demande de vérifier la batterie, l’entraînement et le circuit avant de remplacer l’alternateur.

Pourquoi une simple mesure de tension ne suffit-elle pas toujours ?

Une mesure dépend du moment, des consommateurs, de l’état de la batterie et de la stratégie de charge. Le contrôle peut nécessiter une mesure de courant, l’examen des chutes de tension, de l’ondulation et des données de commande. Les valeurs attendues doivent venir de la documentation du véhicule, pas d’un seuil universel trouvé sur Internet.

Les contrôles professionnels décrits par HELLA permettent de comprendre cette démarche. Ils ne doivent pas être transposés en manipulations improvisées sur les bornes et les pièces mobiles.

Quelles précautions prendre avant un contrôle ?

Ne débranchez jamais la batterie moteur tournant pour tester l’alternateur. Cette ancienne méthode peut provoquer des surtensions et endommager le système électrique. Coupez le moteur et suivez la procédure du véhicule pour une inspection accessible ; restez à distance des courroies, poulies et ventilateurs. Un arrêt automatique Stop & Start n’est pas une mise en sécurité pour intervenir.

Les consignes HELLA ci-dessus et les avertissements de la notice Renault Master, section interventions sous capot, précisent ces risques. Sur un véhicule électrifié, ne touchez pas les câbles orange et connecteurs haute tension ; les consignes du constructeur doivent être suivies.

Questions fréquentes

Combien de temps faut-il laisser tourner le moteur pour recharger la batterie ?

Il n’existe pas de durée universelle. Le résultat dépend du courant net de charge, de la décharge initiale, de la batterie, de sa température et de la commande du véhicule. Le bilan interactif montre une différence de courants, pas un chronomètre de recharge. Pour une batterie profondément déchargée, suivez la procédure de recharge adaptée au véhicule et à sa batterie. Ne faites pas tourner un moteur dans un garage ou un espace clos pour tenter de recharger : risque d’intoxication au monoxyde de carbone, rappelé par Santé publique France.

Une batterie neuve élimine-t-elle forcément le problème ?

Non. Elle peut masquer temporairement un défaut du circuit de charge. Inversement, remplacer l’alternateur ne corrige pas une mauvaise masse, une courroie défectueuse ou une batterie abîmée. Il faut identifier la cause plutôt que déduire la panne de l’âge d’une pièce.

Une voiture électrique utilise-t-elle ce même alternateur ?

Pas nécessairement. Une architecture électrique peut alimenter sa batterie auxiliaire par un convertisseur DC/DC depuis la batterie de traction. Le guide technique officiel de la Nissan LEAF, page 8, illustre ce cas. Les conclusions sur la courroie d’une voiture thermique ne décrivent donc pas tous les véhicules hybrides ou électriques.

Sources et limites des expériences

Les références sont liées dans chaque section et les modèles donnent accès à leurs hypothèses, calculs et preuves. Vérification au 26 octobre 2026. Le générateur idéal et le bilan de courants sont deux outils pédagogiques distincts : aucun ne représente à lui seul un alternateur automobile réel ou ne diagnostique votre batterie. Les documents concernant une marque ou un modèle servent à expliquer des cas précis, sans transformer leurs valeurs en règles universelles.

Sources et références

  1. extrait du manuel technique DENSO, pages 6 à 8
  2. document Bosch sur certaines applications Ford Smart Charge
  3. explications HELLA sur la régulation
  4. OpenStax, loi de Faraday
  5. générateur idéal d’OpenStax
  6. DENSO explique le bilan au ralenti
  7. bulletin constructeur hébergé par la NHTSA
  8. OpenStax dans les règles de Kirchhoff
  9. guide DENSO de diagnostic publié en mai 2026
  10. contrôles professionnels décrits par HELLA
  11. notice Renault Master, section interventions sous capot
  12. consignes du constructeur doivent être suivies
  13. Santé publique France
  14. guide technique officiel de la Nissan LEAF
